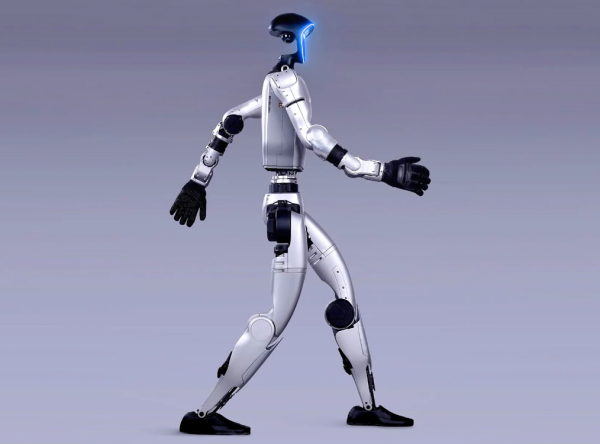

Un robot humanoïde peut contenir des centaines de composants structurels et de transmission. Dans l'ensemble de l'industrie, deux erreurs de sélection de matériaux apparaissent constamment, et toutes deux peuvent s'avérer coûteuses :
Économiser sur des matériaux spécialisés lorsqu'ils sont réellement nécessaires
—Par exemple, l'utilisation de PA66-GF30 pour un support situé près d'un moteur peut entraîner une déformation par fluage, des changements dimensionnels et une dérive de position en cas d'exposition prolongée à des températures élevées.
Utiliser des matériaux spécialisés là où ils ne sont pas réellement nécessaires
—Par exemple, l'utilisation de PEEK pour un boîtier non porteur. La performance du matériau est excessive pour l'application, tandis que le coût de la nomenclature (BOM) peut augmenter considérablement.
Le PPA (polyphthalamide), communément appelé « nylon haute température », se situe exactement entre ces deux extrêmes. Il n'est ni simplement un « nylon plus cher » ni un « PEEK moins cher ». Il occupe sa propre position clairement définie dans la sélection des matériaux.
Cet article explique exactement où le PPA trouve sa place : quels composants sont bien adaptés au PPA, où son utilisation constituerait une surspécification, ainsi que sa fenêtre de traitement et ses exigences de validation clés.
Le PPA est un polyamide semi-aromatique. Contrairement aux nylons conventionnels tels que le PA6 et le PA66, qui possèdent des chaînes moléculaires principalement aliphatiques, le PPA incorpore des segments de diacide aromatique, tels que l'acide téréphtalique et l'acide isophtalique.
La rigidité des cycles benzéniques et la plus faible densité des groupes polaires entraînent trois changements simultanés :
| Propriété | PA66 | PPA-LGF | Tendance |
|---|---|---|---|
| Point de fusion | Environ 260°C | 320–350°C | Significativement plus élevé |
| Température de service à long terme | Env. 100–120°C | 150–180°C | Augmentée de 30–50°C |
| HDT (1,82 MPa) | Env. 240–250°C | 308°C | Augmentée |
| Absorption d'eau à l'équilibre (23°C / 50 % HR) | Env. 2 % | Env. 0,3 % | Réduite à environ 1/4 |
| Teneur en humidité avant traitement | ≤0,20 % | ≤0,01 % | Exigence beaucoup plus stricte |
En fonction des conditions de fonctionnement, le PPA offre quatre domaines d'application clés à haute valeur ajoutée :
La température de fonctionnement continue autour des moteurs se situe généralement dans la plage de 80–120°C. Les nylons renforcés conventionnels peuvent subir un fluage et une dérive dimensionnelle lors d'un fonctionnement à long terme dans cette plage de température, tandis que la précision de positionnement des supports de capteurs affecte directement les résultats d'étalonnage.
Avec sa température de fléchissement sous charge (HDT) élevée et sa faible absorption d'eau, le PPA est un choix de matériau adapté pour ces applications.
L'une des applications les plus établies pour le PPA concerne les connecteurs SMT. Le matériau doit résister à la soudure par refusion sans plomb, où les températures de pointe peuvent atteindre environ 260°C, sans cloquage ni déformation. Après la soudure, il doit également maintenir un espacement de contact stable dans des environnements humides.
Les mêmes exigences s'appliquent aux connecteurs, aux connecteurs haute tension et aux composants de support de PCB à l'intérieur du compartiment de commande électronique d'un robot.
Il s'agit de l'un des domaines d'application du PPA ayant connu la croissance la plus rapide ces dernières années.Le PPA renforcé de fibres de verre longues peut atteindre des niveaux de résistance à la traction supérieurs à 240 MPa, avec une densité d'environ 1,56 g/cm³, ce qui le rend environ 40 % plus léger que l'aluminium sur la base d'une comparaison de densité.
La valeur clé n'est pas simplement la résistance absolue, mais la chaîne d'avantages qui découle de la réduction du poids et, par conséquent, de la diminution de la charge sur le moteur.
Les actionneurs de main dextre ont généralement des courses courtes, des fréquences de va-et-vient élevées et des exigences de jeu serrées. Cela impose des exigences simultanées en matière de résistance à l'usure et de stabilité dimensionnelle.
Pour ces composants, la sélection des matériaux doit utiliser la rétention dimensionnelle après des cycles de va-et-vient répétés comme critère d'évaluation clé, plutôt que de se fier uniquement aux propriétés initiales du matériau.
C'est là que le PPA est le plus facilement mal utilisé. Le PPA renforcé offre une résistance et une rigidité élevées, mais il ne possède pas de propriétés autolubrifiantes inhérentes. Sa résistance à l'usure et son coefficient de friction sont généralement moins favorables que ceux du PEEK ou du POM.
Si le PPA est sélectionné pour des paires de friction à l'intérieur d'une articulation — comme des roulements, des surfaces d'engrènement ou des bagues — simplement en supposant que « la résistance est suffisante », une usure et une augmentation du jeu peuvent se produire relativement rapidement.
Les interfaces de friction sont mieux servies par des systèmes en PEEK ou PEEK+PTFE, tandis que le POM peut être envisagé pour des composants faiblement chargés et à faible niveau sonore. Le PPA a sa place dans les structures porteuses, pas au niveau de l'interface de friction.
Le PPA a un taux d'absorption d'eau beaucoup plus faible que le PA66, mais il n'est pas étanche à l'humidité. Un taux d'absorption d'eau de 0,3 à 0,5 % correspond à un changement dimensionnel d'environ 0,15 à 0,25 mm sur une portée de 50 mm (estimation technique, en supposant un changement dimensionnel proportionnel).
Pour des applications telles que les composants d'accouplement d'articulations et les entraxes d'engrenages, ce niveau de changement dimensionnel peut suffire à consommer le jeu d'assemblage disponible.
L'écart de prix entre le PEEK et le PPA peut être multiplié par plusieurs. La logique d'économie de coûts de la sélection hiérarchisée des matériaux consiste à réserver le PEEK aux applications où il est vraiment nécessaire, plutôt que de le remplacer systématiquement.
Le PPA a une fenêtre de transformation beaucoup plus étroite que le PA66. Même avec la même nuance, des conditions de transformation différentes peuvent aboutir à des pièces aux performances significativement différentes.
| Processus | Direction de contrôle | Conséquences d'un mauvais contrôle |
|---|---|---|
| Séchage | Le séchage par déshumidification est essentiel. La teneur en humidité doit être réduite à un niveau très bas, beaucoup plus strict que pour le PA66, avec un point de rosée d'environ −40°C. | Coupure de chaîne hydrolytique à haute température → pièces fragiles, stries argentées et bulles |
| Température de fusion | Plus élevée que celle du nylon conventionnel ; à régler selon le système de matériau spécifique et à ne pas dépasser la limite supérieure recommandée. | Trop basse → plastification insuffisante ; trop élevée → dégradation thermo-oxydative et décoloration |
| Temps de séjour | Le maintenir aussi court que possible, avec un contrôle à l'échelle de la minute. | Réduction de la masse moléculaire et points noirs |
| Température du moule | Une température de moule élevée est une condition préalable, en particulier pour les composants de précision. | Température de moule basse → cristallinité insuffisante → post-retrait, gauchissement, dérive dimensionnelle et mauvais brillant de surface |
| Pression de maintien | Maintenir dans la plage intermédiaire appropriée en fonction de l'épaisseur de paroi et éviter le surcompactage. | Trop élevée → contrainte résiduelle ; trop basse → retassures et vides |
| Recuit | Un recuit de relaxation des contraintes après moulage est recommandé pour les composants de précision. | Contrainte interne résiduelle → déformation progressive après assemblage |
| Matière rebroyée | Contrôlez le taux de matière rebroyée et séchez à nouveau soigneusement le matériau avant la transformation. | Réduction cumulative du poids moléculaire ; non recommandé pour les composants à fiabilité critique |
Pour les matériaux semi-cristallins, la cristallinité est fortement influencée par la température du moule. Une pièce moulée à une température de moule trop basse peut sembler correcte après le démoulage, mais ses dimensions peuvent continuer à changer après l'assemblage.
De nombreuses plaintes concernant «l'instabilité dimensionnelle du PPA »proviennent en réalité d'une température de moule insuffisante plutôt que d'une variation du lot de matériau.
Après un renforcement par fibres de verre oufibres de carbone, la différence de retrait entre le sens d'écoulement et le sens transversal peut devenir significative. L'orientation des fibres est également affectée par l'emplacement du point d'injection et le taux de cisaillement.
Pour ces composants, une analyse de rhéologie (mold-flow) doit être effectuée et une compensation de retrait appropriée doit être intégrée dans la conception du moule.Le simple ajustement des paramètres de moulage peut ne pas suffire à ramener la pièce dans les tolérances.
