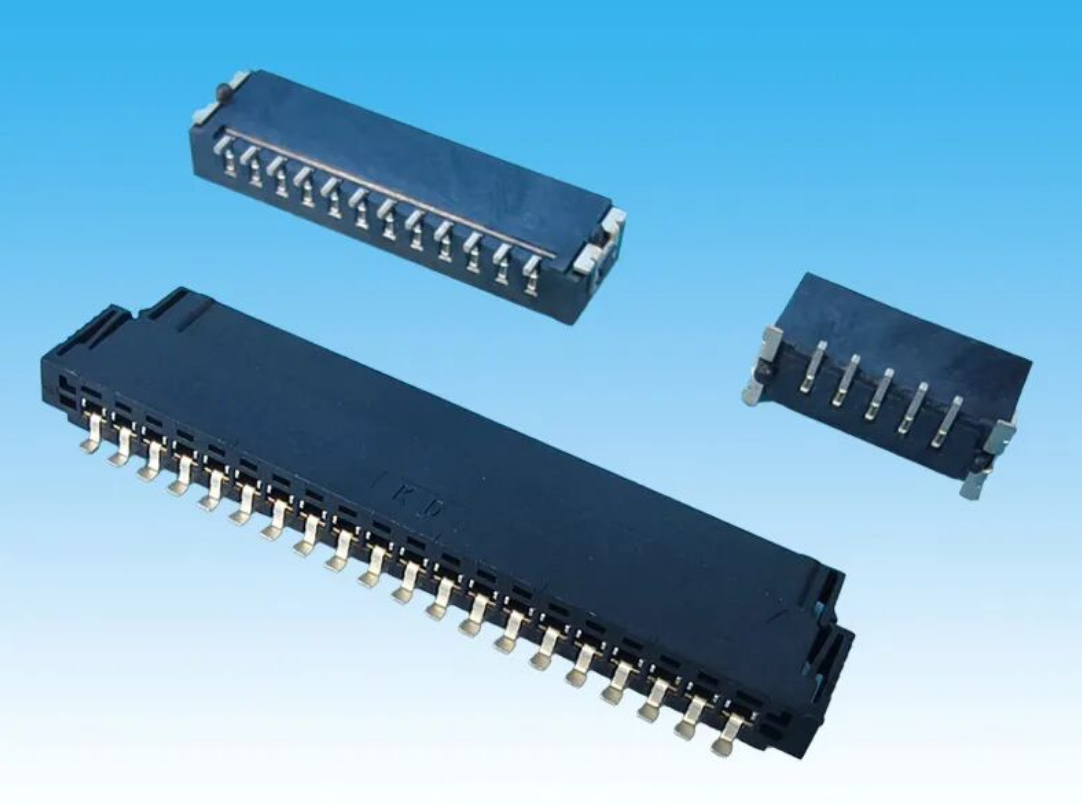

Considérations clés dans la conception des moules d'injection pour connecteurs
■ Classification de précision des moules
En fonction des exigences de précision des connecteurs, les moules sont classés en trois niveaux : standard (tolérance ±0,05 mm), précision (±0,02 mm) et ultra-précision (±0,01 mm). Par exemple, un connecteur de smartphone de dimensions 10 mm × 5 mm × 2 mm et d’une tolérance de ±0,01 mm nécessite un moule ultra-précis, associé à un polissage miroir (Ra ≤ 0,1 µm) et à un système de positionnement du point zéro.
■ Sélection du matériau du moule
Le matériau de la cavité influe directement sur la durée de vie du moule et la précision du produit. L'acier P20 (HRC 30–35) est généralement utilisé pour les connecteurs standard ; l'acier S136 (HRC 52–54, résistant à la corrosion) pour les connecteurs de précision ; et l'acier SKD11 (HRC 60–62, haute résistance à l'usure) pour les connecteurs ultra-précis. Dans l'un de nos projets de moules pour connecteurs LCP, l'acier SKD11 traité par nitruration a permis d'atteindre une durée de vie de la cavité allant jusqu'à un million de cycles sans grippage de surface.
■ Stratégie d'équilibrage des entrées et d'alimentation
Les systèmes d'injection à point d'injection sont adaptés aux petits connecteurs multicavités (par exemple, connecteurs de 2,5 mm), d'un diamètre de 0,5 à 1,0 mm, et permettent un dégrillage automatique. Les systèmes d'injection sous-marins sont souvent utilisés pour des pièces esthétiques, mais la concentration des contraintes doit être prise en compte. Dans un cas, un système d'injection sous-marin a réduit la force d'insertion du connecteur de 15 %, problème résolu par le passage à un système d'injection en éventail. Les systèmes à canaux chauds sont idéaux pour la production en grande série (par exemple, connecteurs automobiles), car ils éliminent les marques de soudure froide et réduisent les taux de rebut. Cependant, un contrôle précis de la température (±1 °C) est essentiel ; pour les matériaux LCP, la température du canal chaud doit être maintenue à 340 ± 2 °C.
■ Équilibrer l'efficacité et le contrôle de la déformation
Le temps de refroidissement représente plus de 60 % du cycle de moulage par injection. Les moules pour connecteurs devraient privilégier un refroidissement conforme plutôt que les canaux percés classiques. Dans un moule pour micro-connecteurs, le refroidissement conforme imprimé en 3D a permis de réduire le temps de refroidissement de 12 à 6 secondes et la déformation de 0,05 mm à 0,02 mm. Pour les connecteurs à paroi mince (épaisseur ≤ 0,5 mm), l'utilisation d'inserts en cuivre-béryllium est recommandée, car leur conductivité thermique est cinq fois supérieure à celle de l'acier.
■ Le « gardien invisible » des produits de précision
La conception du système d'éjection doit empêcher toute déformation. Le diamètre des broches d'éjection doit être supérieur ou égal à 0,8 mm afin d'éviter les marques, et l'équilibre d'éjection doit être contrôlé à 0,02 mm près. Pour les connecteurs à cavité profonde (par exemple, les connecteurs D-sub), l'utilisation combinée d'une plaque de dénudage et d'un système de broches d'éjection est recommandée. Dans un cas précis, l'utilisation des seules broches d'éjection a entraîné une déformation de 0,1 mm, réduite à 0,03 mm maximum après l'ajout d'une plaque de dénudage.
■ Chaîne de processus de fabrication de précision
La fabrication des moules doit suivre un processus complet : ébauche → finition → traitement thermique → traitement de surface. L’ébauche est réalisée par fraisage à grande vitesse (20 000 tr/min), tandis que l’électroérosion à fil permet d’obtenir une précision de finition de ±0,005 mm. Le polissage des cavités est effectué avec du papier de verre diamanté (grains de 800 à 12 000). Sur un moule ultra-précis, les dimensions des cavités (10 mm ± 0,005 mm) ont été validées à 100 % par contrôle tridimensionnel.
■ Optimisation des paramètres de moulage d'essai
Le moulage d'essai doit valider l'intégralité du processus : remplissage, compactage, refroidissement et éjection. Le temps de remplissage doit être optimisé par simulation CAE (par exemple, Moldflow) afin de garantir une vitesse de front de fusion uniforme (variation ≤ 10 %). La pression de compactage doit être déterminée par la méthode de contrôle pondéral, avec des gradients de pression (par exemple, 60 %–40 %–20 %) adaptés au retrait du matériau. Dans un cas, une pression de compactage excessive a provoqué des bavures (0,05 mm), qui ont été résolues en réduisant la pression et en allongeant le temps de compactage.
■ Critères quantitatifs d'acceptation des moisissures
L'acceptation des moisissures doit répondre aux critères suivants :
① Précision dimensionnelle (tolérance de cavité ±0,005 mm)
② Qualité de surface (Ra ≤ 0,2 μm, sans rayures ni marques de gaz)
③ Durée de vie du moule (500 000 cycles pour les moules standard ; 1 000 000 cycles pour les moules de précision)
④ Efficacité de production (temps de cycle ≤ 60 secondes)
