Cristallinité des composites thermoplastiques : un aperçu complet

Abstrait

Les composites thermoplastiques ont transformé l'ingénierie des matériaux grâce à leurs propriétés recyclabilité, tolérance aux dommages et flexibilité de fabrication Au cœur de leur performance se trouve cristallinité , un phénomène à l'échelle moléculaire qui régit la quasi-totalité des comportements des composites, de la résistance à la traction à la résistance chimique.

Dans les thermoplastiques semi-cristallins tels que sulfure de polyphénylène (PPS) et polyéthercétonecétone (PEKK) La cristallisation crée une interaction complexe entre régions cristallines ordonnées et domaines amorphes désordonnés . Les technologies de fabrication modernes, notamment placement automatisé de fibres (AFP) et pose de bande automatisée (ATL) , présentent à la fois des opportunités et des défis pour le contrôle de la cristallinité.

Ce rapport synthétise les avancées récentes en matière de mécanismes de cristallisation, analyse les relations entre les paramètres de traitement et les performances des matériaux, et fournit des pistes pour optimiser les propriétés des composites grâce à la gestion de la cristallinité.

Principes fondamentaux de la cristallisation des matrices thermoplastiques

Bases moléculaires de la cristallisation des polymères

Les thermoplastiques semi-cristallins tirent leurs propriétés distinctives d'une processus d'auto-assemblage hiérarchique :

• Les chaînes polymères se replient en structures lamellaires (10–20 nm d'épaisseur) lors du refroidissement.
• Les lamelles s'organisent en régions sphérolitiques (jusqu'à 100 μm de diamètre) .

Degré de cristallinité (Xc) Elle se situe généralement entre 20 et 60 % et dépend de :

• Mobilité de chaîne restreinte en raison de rigidité de la chaîne aromatique
• Nucléation hétérogène à l'interface fibre-matrice
• Limitations cinétiques dues aux vitesses de refroidissement rapides

Le Équation d'Avrami décrit la cinétique de cristallisation :

Pour le PPS renforcé par des fibres de carbone (CF/PPS) dans des conditions isothermes (225–240 °C), n ≈ 1,65–1,75, indiquant une nucléation mixte influencée par les surfaces des fibres.

Interaction fibre-matrice et transcristallinité

Les fibres de carbone agissent comme agents de nucléation, formant un couche transcristalline (TCL) à l'interface fibre-matrice :

• Épaisseur de la TCL : 5–20 μm
• Formée lorsque :
  • La surface en fibre offre sites de nucléation hétérogènes
  • Les gradients de température favorisent croissance cristalline directionnelle
  • Les taux de refroidissement sont inférieurs à Seuil critique de trempe (~100 °C/min pour le PPS)

Effet sur les performances mécaniques :

• La résistance au cisaillement interfaciale augmente de 14,2 %
• Une couche TCL excessivement épaisse (>15 μm) peut réduire la ténacité.

Relations entre cristallinité et propriétés

Performances mécaniques

• Rigidité et force : Cristallinité 51 % → 62 % : Module de conservation ↑ 9,8 %, Module de Young ↑ 9,2 % (non linéaire au-delà de 50 %)
• Résistance à la rupture : Une cristallinité de 17 % à 44 % réduit la ténacité en mode I de 27,8 % ; la valeur optimale se situe entre 30 et 35 %.
• Propriétés interlamellaires : Refroidissement lent (0,5 °C/min) ↑ ILSS 14 % ; AFP à grande vitesse (> 5 m/min) ↓ ILSS 18 %

Stabilité thermique et chimique

• HDT : 135 °C → 260 °C (20 % → 60 % Xc)
• Résistance chimique : prise de poids en immersion dans le carburant 1,2 % → 0,3 %

Optimisation des paramètres de traitement

Contrôle du taux de refroidissement

Maintenir un bon fenêtre de cristallisation Ce procédé permet d'équilibrer les propriétés. Exemple : une température de moule CF/PPS de 87 à 270 °C favorise une cristallisation isotherme. Laser à 380 °C, moule à 120 °C → Xc 44,1 %, temps de cycle réduit de 80 %.

Effets de la température sur les moisissures

• Influe sur le gradient de refroidissement, la croissance cristalline et les contraintes résiduelles.
• L'augmentation de Ttool de 40 °C à 120 °C augmente Xc de 17,6 % à 44,1 %.

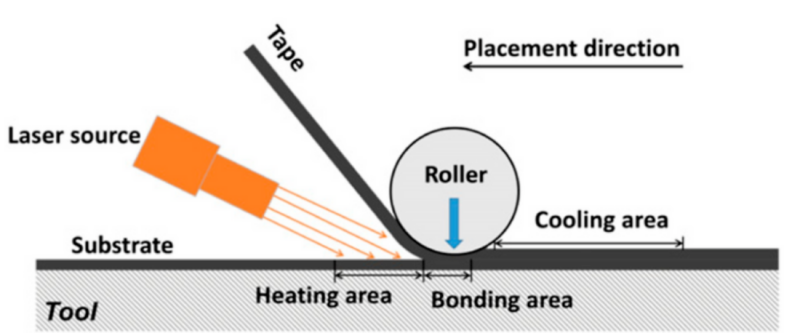

Vitesse d'entrée et de positionnement de l'énergie laser

• Une température laser plus élevée fait fondre les microcristaux de polymère et améliore la mobilité.

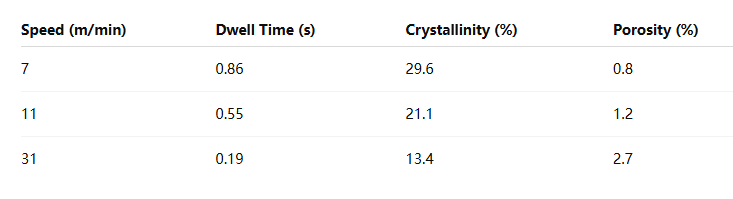

• Vitesse de placement : plus rapide → cristallisation plus courte → Xc plus faible
• Le recuit ultérieur permet de récupérer 60 à 80 % de Xc

Techniques de caractérisation avancées

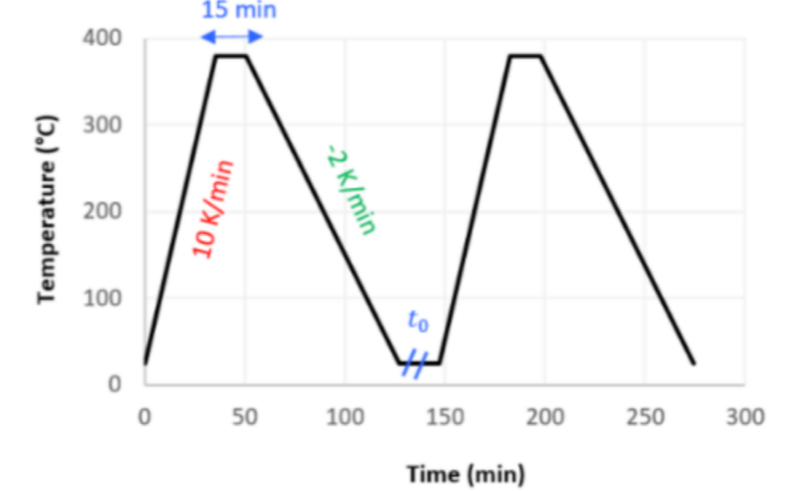

Calorimétrie différentielle à balayage (DSC)

• Cristallisation à froid (Tcc) pendant le chauffage
• Pic de fusion (Tm)

Microscopie électronique à balayage (MEB)

• Couches transcristallines de 5 à 15 μm le long des fibres
• Sphérulites 10–50 μm
• Fracture interlaminaire à travers des régions amorphes
• EDS : enrichissement en soufre dans les régions cristallines

Diffraction des rayons X (DRX)

Fonction d'orientation d'Hermans :

TCL hautement orientés : f ≈ 0,8–0,9 ; sphérulites en vrac : f ≈ 0,2–0,3

Mise en œuvre industrielle

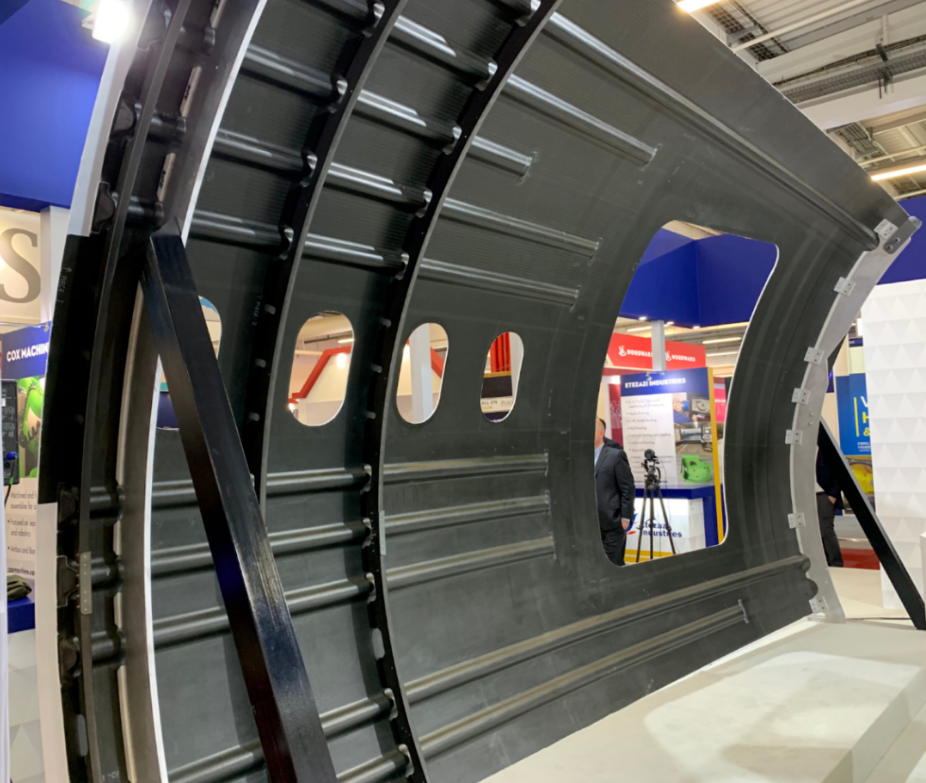

Aéronautique – Panneaux de fuselage CF/PEKK

Boeing 787 Dreamliner : CF/PEKK, Xc 35 à 40 %

• Temps de consolidation réduit de 85 %
• Poids réduit de 12%
• Température de service jusqu'à 200 °C
• Laser 400 °C, Moule 150 °C, Vitesse 5 m/min, Refroidissement 50 °C/min

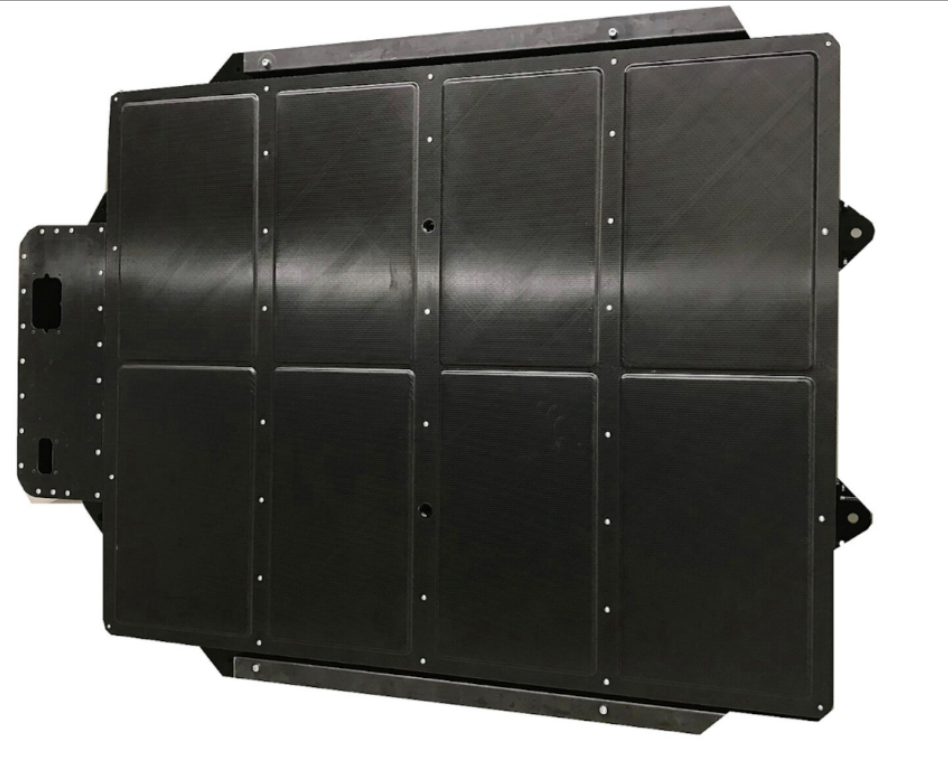

Automobile – Plateaux de batterie CF/PPS

BMW i3 : AFP CF/PPS, Xc 28 %

• Résistance au cisaillement interlaminaire (ILSS) : 45 MPa, résistance aux chocs : 8 kJ/m²
• Temps de cycle : 30 s/couche
• Recuit post-IR → Xc 35%

Orientations futures

• Apprentissage automatique : prédire Xc avec une précision de 2 %
• Nucléation de nanoparticules : 0,5 % en poids d’oxyde de graphène → cristallisation plus rapide
• Surveillance in situ : les capteurs à fibre Bragg détectent Xc en temps réel
• Cartographie morphologie-performance : les jumeaux numériques établissent une corrélation entre la distribution des sphérulites et la durée de vie en fatigue

Conclusion

Le contrôle de la cristallinité est essentiel aux performances des composites thermoplastiques. En régulant :

• Vitesse de refroidissement : 2,5–10 000 °C/min
• Température du moule : 40–280 °C
• Vitesse de placement : 5–31 m/min
• Réalisez Xc : 17–62 %

Les technologies émergentes comme l'apprentissage automatique et les capteurs in situ peuvent réduire les cycles de développement de 70 % tout en améliorant l'utilisation des matériaux.
