Dans la production quotidienne par moulage par injection, la propreté de la vis et du fourreau influe directement sur l'aspect optique du produit fini, sa résistance mécanique globale et l'efficacité des changements de couleur ou de matériau. Souvent, un taux de défauts élevé est dû à la présence de résidus carbonisés noirs, de fibres de couleurs mélangées ou de dépôts de matériau dégradé formés lors d'un traitement prolongé à haute température.

Le nettoyage professionnel ne se limite pas à faire circuler un produit de purge dans la machine. Il s'agit d'un processus complet combinant rhéologie, thermodynamique et principes mécaniques afin d'éliminer efficacement les contaminants et de rétablir des conditions de traitement stables.

1. Physique et C chimique Natu re de la contamination de la vis

Pour améliorer l'efficacité du nettoyage, la première étape consiste à comprendre comment les contaminants se forment et adhèrent aux surfaces de la vis et du cylindre.

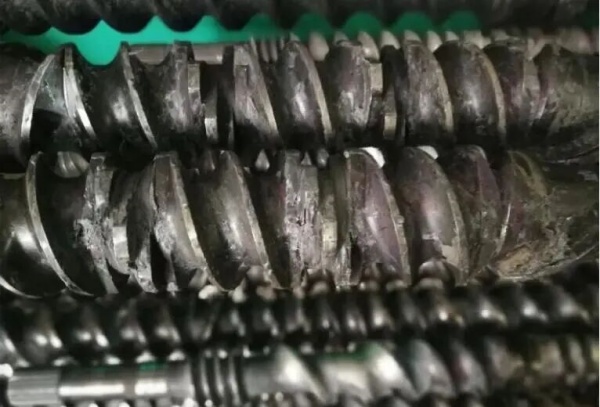

1.1 Formation de dépôts carbonisés

Les matières ont tendance à s'accumuler dans les zones mortes telles que les bases des filetages, les zones des clapets anti-retour et les interstices étroits. Sous l'effet d'une exposition prolongée à haute température, les polymères piégés s'oxydent et se décomposent progressivement, formant finalement une couche carbonisée dure.

Ces dépôts de carbone présentent une adhérence extrêmement forte, ce qui les rend difficiles à éliminer en utilisant la force de cisaillement limitée générée par la purge ordinaire seule.

1.2 Résidus de couleur et adhésion polaire

De nombreux pigments, tels que le noir de carbone et les pigments rouges organiques, présentent une polarité élevée et ont tendance à adhérer fortement aux imperfections microscopiques de surface des composants métalliques. De plus, les matériaux polaires comme le PA et l'EVOH présentent une forte affinité pour les surfaces métalliques, ce qui entraîne des stries de couleur persistantes et une purge incomplète lors des changements de production.

2. Méthodes de nettoyage courantes et principes techniques

Les méthodes de nettoyage industrielles sont généralement divisées en quatre catégories, chacune basée sur des mécanismes physiques ou chimiques différents.

2.1 Méthode de déplacement physique

Cette méthode repose sur la différence de viscosité entre le matériau de purge et la résine résiduelle pour obtenir le déplacement.

Un principe clé est l'extrusion à haute viscosité. On utilise généralement des matériaux ayant un indice de fluidité (IM) inférieur et une viscosité à l'état fondu supérieure à celle de la résine de production, tels que le PE à haut poids moléculaire ou des composés de purge spécifiques.

Les liquides à viscosité plus élevée génèrent des forces de cisaillement plus importantes contre la paroi du cylindre, éliminant progressivement les contaminants résiduels.

Il est recommandé d'utiliser une stratégie de nettoyage par impulsions, en alternant la vitesse de la vis pour créer des fluctuations de pression qui aident à déloger les matières piégées dans les zones mortes.

2.2 Méthode de décomposition chimique

Cette méthode repose sur des composants actifs contenus dans des agents de purge chimiques qui réagissent dans des conditions de haute température.

Les agents expansifs et les tensioactifs pénètrent dans les interstices et les recoins. Sous l'effet de la température, ils se dilatent et décomposent les structures moléculaires carbonisées, ramollissant ainsi les résidus avant leur évacuation.

Un temps de trempage de plusieurs minutes est recommandé pour garantir une efficacité optimale.

2.3 Méthode d'abrasion physique

Des particules fines et dures telles que des fibres de verre, du carbonate de calcium ou des particules de céramique sont ajoutées à la résine porteuse.

Lors de la rotation de la vis, ces particules agissent comme du papier de verre fluide, éliminant progressivement les dépôts tenaces des surfaces métalliques.

Cependant, la dureté des particules doit rester inférieure à la dureté de la surface nitrurée de la vis (généralement HV1000) afin d'éviter d'endommager les composants de précision.

2.4 Nettoyage complet après démontage

Cette méthode n'est utilisée qu'en cas de contamination grave, d'obstruction du fût ou d'entretien approfondi programmé.

Il ne faut jamais utiliser de brosses métalliques. L'utilisation de brosses ou de grattoirs en cuivre est recommandée. Le nettoyage par ultrasons, lorsqu'il est possible, est la méthode qui endommage le moins le matériel.

3. Stratégies de nettoyage spécialisées pour différents matériaux

3.1 Matériaux thermosensibles (PVC, POM)

Le PVC se décompose à haute température et libère du chlorure d'hydrogène gazeux, qui peut gravement corroder les équipements.

Le nettoyage doit être effectué aux températures normales de traitement à l'aide de composés de purge spécifiques pour PVC. Ensuite, des matériaux stables tels que le PE ou le PP doivent être utilisés à basse vitesse pour sceller le cylindre et éviter toute dégradation lors de l'arrêt.

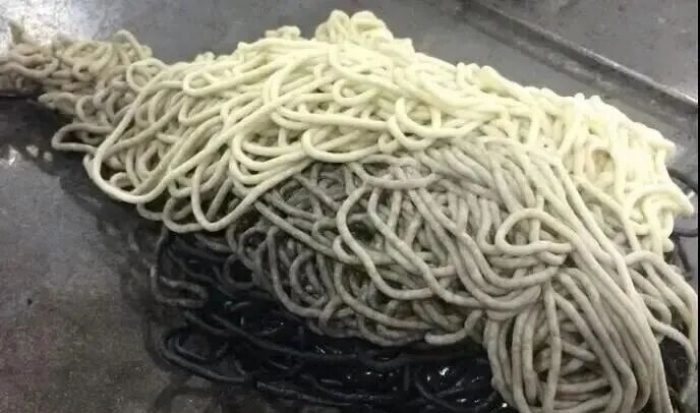

3.2 Changement de couleur : du foncé au clair

Il est recommandé d'utiliser une stratégie de rinçage par étapes. Commencez par utiliser une résine de base naturelle du même matériau, puis des composés de purge chimiques pour un nettoyage plus approfondi.

Une méthode de gradient de température peut également être appliquée en augmentant les températures du canon central et arrière de 20 à 30 °C pour réduire la viscosité et améliorer le débit, combinée à une contre-pression plus élevée pour un nettoyage plus rapide.

3.3 Matériaux haute température (PEEK, PPS)

Les matériaux de purge classiques peuvent se carboniser à haute température, aggravant la contamination au lieu de l'éliminer.

La méthode correcte consiste à refroidir par étapes : utiliser d’abord des composés de purge à haute température (résistance supérieure à 400 °C), puis réduire progressivement la température du cylindre tout en passant par des résines porteuses à température moyenne et basse.

4. Cinq paramètres d'ingénierie clés pour l'efficacité du nettoyage

4.1 Contre-pression

La contre-pression doit être augmentée pendant le nettoyage, généralement de 1,5 à 2 fois la valeur normale de production.

Une contre-pression plus élevée améliore le compactage de la matière fondue, élimine l'air emprisonné et améliore le contact avec les zones difficiles d'accès.

4.2 Vitesse de la vis

L'alternance de vitesses élevées et basses est plus efficace qu'un fonctionnement constant.

Une vitesse élevée améliore l'élimination des particules par cisaillement, tandis qu'une vitesse faible augmente le temps de réaction. Cette combinaison améliore la turbulence interne et la couverture de nettoyage.

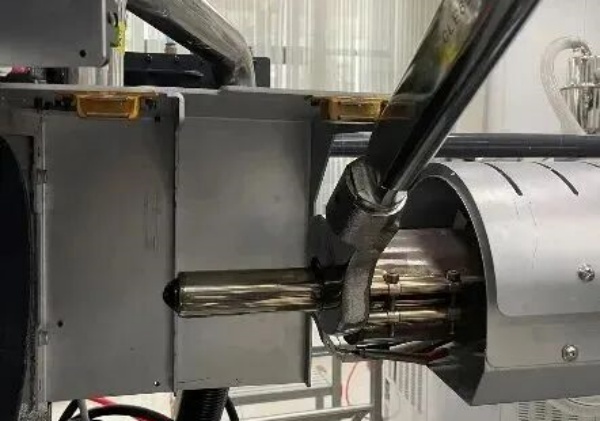

4.3 État de contact de la buse

Lorsque les conditions de sécurité le permettent, maintenez la buse fermée pendant le nettoyage afin de créer une pression interne.

Cette pression accumulée contribue à déloger les résidus profondément incrustés et améliore l'efficacité globale de la purge.
